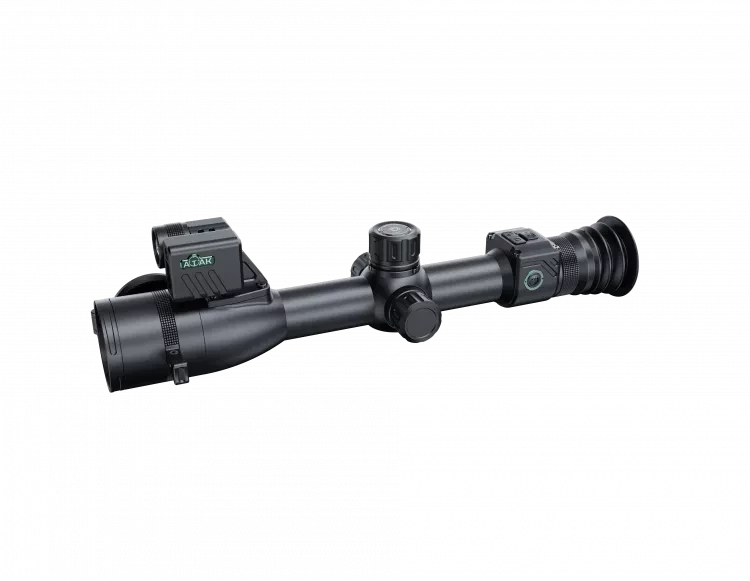

Цифровой прицел ночного видения ATAK ES3T-LRF (50-940)

Прибор ATAK ES3T-LRF (50-940) является цифровой камерой, регистрирующей излучение в видимой и инфракрасной части спектра 400...900 нм и выполненной в виде прицела. Может быть установлен на охотничье оружие для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен записывать фото и видео со звуком на съемную карту памяти и передавать видеосигнал по Wi-Fi, HDMI и USB-кабелю.

Ключевые отличия от линейки ES3: новый сенсор 4K UHD, круглый дисплей, дизайн корпуса.

Назначение

ATAK ES3T-LRF (50-940) — цифровой прицел в форм-факторе оптического прицела и с аналогичным визуальным восприятием. Оснащён матрицей 4K UHD, «невидимой» ИК-подсветкой 940 нм, лазерным дальномером и баллистическим калькулятором. Подходит для дневной и ночной охоты на ближних и средних дистанциях, позволяет в темноте с подсветкой наблюдать до 350 м.

Ключевые параметры

• Сенсор 3840×2160. Круглый дисплей LCD 800x800.
• Увеличение 4x, с зумом — до 16x. Объектив F50 мм.
• Встроенный ИК-осветитель 940 нм. (5W). Дальность — до 350 м.
• Баллистический калькулятор. Лазерный дальномер (до 1000 м).
• 5 сеток (4 цвета), режим «без сетки». 5 профилей.
• Пристрелка с «заморозкой». Гироскоп. Электронный компас. PiP x2.
• Автозапись выстрела (со звуком). Поддержка microSD карт до 128 ГБ.
• Интерфейсы: USB-C (ПК, пауэрбанк), micro HDMI, WI-Fi (смартфон).
• Дизайн как у дневного прицела. Управление: «тихие» кнопки и энкодер.
• До 8 ч работы от аккумулятора 18650 с плоскими контактами.
• Корпус 30 мм. Защита IP67. Стойкость к отдаче — до 6000 Дж.
• Крепление — комплект колец на планку Picatinny.

Конструктивные и функциональные особенности

Матрица 4K UHD. Модель отличается большим диаметром выходного зрачка (10 мм), матрицей высокого разрешения 3840x2160 (8,3 МП) и фирменным алгоритмом обработки данных ATAK DIPT. Визуальной информации собирает почти вдвое больше, чем прицелы АТАК ES3 и аналогичные с матрицей 3...4 МП, и может допоздна «видеть» без подсветки. Уровень цифрового шума ниже, а мелкие детали чётко видно даже в сумерках на максимальной кратности.

LCD-дисплеей 800x800 обеспечивает привычное глазу восприятие — как у дневного прицела. Поддерживается цветное изображение в режиме «День» и 3 ночных палитры: универсальная чёрно-белая, насыщенная зелёная и комфортная для глаз жёлтая.

Цифровое увеличение до 16x. ATAK ES3T-LRF (50-940) с объективом F50mm отличается средней кратностью 4x, нешироким полем зрения 4,6 и ближней фокусировкой от 3 м. Наиболее эффективен по мелкой дичи на ближних дистанциях и по крупным неподвижным мишеням на средних дистанциях. Цифровой зум позволяет дискретно повысить кратность до 16x (4x / 6x / 8x / 12x / 16x) — для детальных наблюдений и точного распознавания.

Встроенная ИК-подсветка 940 нм (VCSEL-лазер, 5 Вт) обеспечивает полную маскировку и улучшенное видение в темноте на дистанции до 350 м. Доступно 3 уровня яркости и ручное включение/выключение.

Встроенный лазерный дальномер и баллистический калькулятор — наиболее эффективное решение для точной стрельбы без сторонних устройств и программ. Заполняете профиль в калькуляторе, измеряете расстояние до цели (в пределах 1000 м) — и программа сама посчитает поправку и выведет на сетке скорректированную точку прицеливания.

Дополнительные функции. PiP или «картинка в картинке» даёт более точное представление о цели с сохранением полного обзора. Гироскоп помогает контролировать наклон и завал прицела с ружьём при стрельбе с упора или в движении. Электронный компас указывает правильное направление.

Видеорекордер с микрофоном позволяет вести фото и видеосъёмку со звуком съёмную micro SD карту объёмом до 128 Гб (покупается отдельно). Опция «Автозапись выстрела» с активацией в момент отдачи позволяет сохранить каждый выстрел для анализа пристрелки и охоты.

3 интерфейса. USB-C — для подключения к компьютеру или Power Bank. Micro HDMI — для подключения к монитору / TV и трансляции картинки в реальном времени. Wi-Fi — для дистанционного наблюдения и съёмки через приложение Roadcam / Okcam на смартфоне.

Дизайн — как у дневного SF прицела. Между боковыми фальш-барабанами — батарейный отсек, верхний барабан — поворотный, с кнопкой (энкодер). На колесе фокусировки объектива — рамочный упор для плавного наведения резкости в плотных перчатках. Внутренний интерфейс адаптирован под круглый дисплей — для полной идентичности с дневной оптикой.

Управление прогрессивное, из трех блоков: энкодер сверху, 3 кнопки на окуляре под быстрые функции (смена режима, ИК-подсветка и дальномер) и кнопка питания, вынесенная на левый бок корпуса. Кнопки прорезиненные, нажимаются со звуком или бесшумно (под разные условия проще подстроиться), рассчитаны на прямой доступ как с левой, так и с правой стороны.

Источник питания — съёмная аккумуляторная батарея 18650 (3,7V). Обеспечивает до 8 часов автономной работы в тепле ~ 20°C и без Wi-Fi. Заряжается в специальном зарядном устройстве (не комплектуется). Можно подключать Power Bank (USB-C) для долгой работы и экономить заряд в режиме автовыключения питания.

Всепогодная конструкция. Ночной прицел можно эксплуатировать круглый год в разном климате: рассчитан на температуры -20/+50°C, защищён от любой пыли, осадкой и падений в воду (IP67).

Ударная стойкость до 6000 Дж позволяет держать отдачу калибров 12/70, .308 Win, .30-06 и .300 Win Mag (для ПП пневматики не подходит!). Удаление выходного зрачка 100 мм и резиновый наглазник обеспечивают безопасную стрельбу на оружии с сильной отдачей.

Установка на оружие с планкой Picatinny выполняется аналогично установке дневного прицела: при помощи штатных колец или аналогичного кронштейна с соответствующим посадочным диаметром 30 мм.

Комплектация

• цифровой прицел ATAK ES3T-LRF (50-940) с наглазником и откидной крышкой объектива,
• аккумуляторная батарейка 18650 (1 шт.),
• провод USB-C,
• защитный чехол,
• кольца ø30 мм на планку Picatinny (2 шт.),
• ключ-шестигранник (2 шт.),
• тканевая салфетка,
• инструкция,
• гарантийная карта

Тактико-технические параметры

Электронные компоненты
Матрица	CMOS 3840x2160 (8,3 МП), чувствительность 0,001 люкс
Дисплей	IPS LCD 800x800
Алгоритм обработки изображения	DIPT
Режимы и палитры	День (цветной) + Ночь (чёрно-белый, зеленый, желтый)
Оптические характеристики
Увеличение, крат	4x, с зумом — 6x, 8x, 12x, 16
Цифровой зум	есть
Объектив, мм	F50
Поле зрения, град.	4,6x4,6, диагональ 6,5°
Размер выходного зрачка, мм	10
Удаление выходного зрачка, мм	100
Фокусировка	ручная, на объективе, от 3 м
Диоптрийная подстройка окуляра, дптр	есть
Встроенный ИК-осветитель (только для ночного режима)
Источник излучения	VCSEL лазер, длина волны 940 нм
Мощность	5 Вт, 3 режима
Дистанция обнаружения в ночное время, м	до 350
Пристрелка. Прицельные метки
Метки	5 сеток + режим "без сетки"
Цвет	4
Профили пристрелки	5
Встроенный видеорекордер
Разрешение видео	1440x1080
Формат видео	MP4
Запись звука	есть
Автозапись выстрела	есть (20 секунд видео, 3 уровня чувствительности к отдаче)
Циклическая запись видео	есть
Штамп даты / времени	есть
Коррекция экспозиции	есть
Слот под карту памяти	micro SD, до 128 ГБ
Дополнительные функции
"Картинка в картинке" (PiP)	есть
Гироскоп 3D	есть
Электронный компас	есть
Лазерный дальномер	замеры до 1000 м, (метры / ярды)
Баллистический калькулятор	есть
WiFi	есть, приложение Roadcam / Okcam
Видеовыход	micro HDMI
Бесшумные кнопки	есть (вкл. / выкл.)
Питание
Источник	1 li-ion аккумулятор 18650 (3,7 V) с плоскими контактами
Время работы при нормальных условиях	до 8 ч
Разъем для блока внешнего питания	USB Type-C
Спящий режим	есть
Режим автовыключения питания	есть
Физические и эксплуатационные параметры
Корпус	алюминиевый сплав, форм-фактор дневного прицела
Диапазон эксплуатационных температур, град.Цельсия	-20...+50
Класс защиты (по IEC 60529)	IP67 (до 30 мин, глубина до 1 м)
Ударная стойкость, Дж	до 6000
Крепление	кольца на планку Picatinny (в комплекте), посадочный диаметр 30 мм
Дополнительное крепление	нет
Габариты, мм	400x86x52
Масса (без кронштейна), кг	0,75
